在光学显微系统中,很多使用人员不能正确的了解各种物镜的功能及特点,特别是物镜上面的参数意义,这就导致配置显微系统时选择性错误,得不到想要的效果,今天就物镜的参数意义及行业术语作一下讲解,希望对大家有帮助.我们先来看一张图:

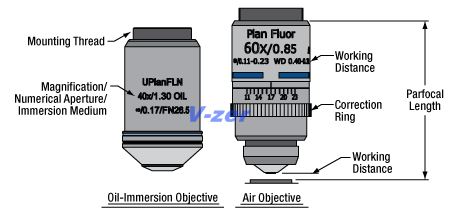

个别物镜的属性的识别通常是非常容易的，因为重要的参数往往是刻在物镜本身的外壳（或桶）上进行，如图1所示。 此图描绘了一个典型的60倍计划复消色差透镜的物镜，包括含有所有必要的规范，以确定什么样的物镜，是专为共同雕刻必要进行适当的使用条件。
显微镜的制作商提供了普遍的物镜设计,以知足专门的成像方法的机能的需求,以赔偿[péi cháng]盖波片的厚度变化,并提高物镜的有用工作距离。通常,特定物镜的功效其实不显著简单地经由过程视察物镜的结构。有限显微镜物镜被设计成投射衍射限制图像在一个固定的立体(中央图像立体),这是由显微镜镜筒长度口授和位于离物镜的后焦立体上一个预先指定的距离。显微镜物镜的设计通常被战略性地放置,以协助除去残存[cán cún]的光学误差目镜和/或管透镜的一组特定使用。作为一个例子,老年尼康和奥林巴斯赔偿[péi cháng]目镜使用了具有高数值孔径的萤石和复消色差的物镜,以消弭横向色差和改善字段的平整度。新的显微镜(尼康和奥林巴斯)具有完全矫正,不需求从目镜或管透镜附加批改物镜。
此刻大部门厂商都转移到了新兴的投影光线平行束从各个方位到有限远有限远校正物镜。这些物镜需求的管透镜在光路中,以使图像聚焦在中央像立体。有限远校正和有限管长度显微镜物镜是不能交换的,而且[ér qiě]必需[bì xū]不只婚配到显微镜的特定类型,但通常由单一制作商特定的显微镜。例如,尼康有限远校正的物镜是不能交换使用奥林巴斯有限远校正物镜,不只是因为管长度的差异,而且还因为该安装螺纹是不相反的节距或直径。物镜通常含有题字意指管焦距校正如将要计议的。
有丰硕的信息刻在每个物镜,它可以细分为几个类其余[qí yú]桶。这些包罗线性缩小率,数值孔径值,光黉舍正,显微镜镜筒的长度,介质的物镜是专为类型,和在决议是否为所需求的物镜将执行其他症结要素。这些性质的更具体的计议提供了下文及联络随处理具体问题的其他网页。
-
生产商 -物镜制造商的名称几乎总是包含在物镜。 在图1所示的物镜是由尼康提出，但类似的物镜是通过制造奥林巴斯 ， 蔡司和徕卡 ，公司谁是一些最受人尊敬的厂家在显微镜业务。
-
线性放大率 -在图1的复消色差物镜的情况下，线性放大率是60倍，虽然制造商生产的范围中线性放大率从0.5倍到250倍，与许多大小之间的物镜。
-
光学校正 -这些通常列为Achro和消色差 （色差）， F1，Fluar，Fluor，Neofluar，或Fluotar（荧光）为更好的球形和色差校正，和Apo （复消色差）的最高程度的矫正球面和色差。 场曲的修正值略 Plan，PL，EF，Achroplan，Plan Apo ，或Plano 。 其他常见的缩写ICS（无限远校正系统）和教科文组织统计研究所 （无穷远系统），N和NPL （视计划正常场），Ultrafluar（玻璃是透明下降到250纳米萤石物镜），和CF和CFI（铬自由，无铬无穷大）。 在图中（图1）的物镜是俯视复消色差透镜，享有最高程度的光学矫正。见表1缩写常常发现刻在物镜桶的完整列表。
专业物镜名称
缩写 类型 Achro, Achromat 消色像差校正 Fluor, Fl, Fluar, Neofluar, Fluotar 荧光像差校正 Apo 复消色差像差校正 Plan, Pl, Achroplan, Plano 平场光学矫正 EF, Acroplan 扩大视野
（看不到平场领域）N, NPL 正常平场市场 Plan Apo 复消色差及平场校正 UPLAN 奥林巴斯通用平场（明，暗场，DIC和偏光） LU 尼康夜光通用（明，暗场，DIC和偏光） L, LL, LD, LWD 长工作距离 ELWD 超长工作距离 SLWD 超长工作距离 ULWD 超长工作距离 Corr, W/Corr, CR Correction Collar I, Iris, W/Iris 可调节的数值孔径
（带光圈）Oil, Oel 油浸 Water, WI, Wasser 水浸 HI 均匀浸入 Gly 甘油浸渍 DIC, NIC 差分或诺马斯基干涉对比 CF, CFI 不含铬，铬免费无限远校正（尼康） ICS 无限色彩校正系统（蔡司） RMS 皇家显微学会物镜螺纹尺寸 M25, M32 公制25毫米的物镜线程;
公制32毫米的物镜线程Phase, PHACO, PC 相差 Ph 1, 2, 3, etc. 相差聚光镜环 1, 2, 3, etc. DL, DM 相差对比：低暗，暗中等 PLL, PL 相差：低低亮，低亮 PM, PH 相差对比：中正，高正对比度（地区具有较高的折射率显得更暗） NL, NM, NH 相差对比：低负，中负，高负对比度
（地区具有较高的折射率看起来更亮）P, Po, Pol, SF 无应变，低双折射，偏振光 U, UV, Universal 紫外线发射
（下降到约340纳米）
用于紫外线激发萤光M 金相（无盖玻片） NC, NCG 无盖玻片 EPI 斜或落射照明 TL 光传输 BBD, HD, B/D 明场或暗场（地狱，邓克尔） D 暗场 H 对于具有加热载物台使用 U, UT 对于一个万能载物台使用 DI, MI, TI 干涉测量法，非接触，
多波束（Tolanski）表1
这些经过无限远校正的物镜的光学元件镀有超宽带增透膜。它们能够和Thorlabs提供的大多数显微镜和光纤耦合配件兼容。本页所有的奥林巴斯物镜都具有RMS（0.800"-36）螺纹，而尼康物镜具有M25 x 0.75螺纹。
这些显微物镜应用于例如传统的显微、共聚焦成像和光纤耦合应用中。选择显微镜物镜时，一定要注意物镜通常设计用于某一特定厂家生产的显微镜，由于不同厂家的套管长度不同，以及螺纹间距或直径上的差异，物镜不一定能互换使用。
在我司的一键测量仪 上也是可以使用 这种显微系统的物镜,但需要客户订制才行.不同的产品,不同的测量方法,不同的物镜配置,才能有适合你的效果,如果你的产品有需要快速测量的要求,可以来电咨询:13712365695何先生,也可以直接关注我们的一键测量仪 .
物镜规格放大
消色差校正 放大 数值孔径 工作距离（mm） 4倍 0.10 30.00 10倍 0.25 6.10 20倍 0.40 2.10 40倍 0.65 0.65 60X 0.80 0.30 100×（油） 1.25 0.18 消色差校正 放大 数值孔径 工作距离（mm） 0.5倍 0.02 7.00 1倍 0.04 3.20 2倍 0.06 7.50 4倍 0.10 30.00 10倍 0.25 10.50 20倍 0.40 1.30 40倍 0.65 0.57 50倍（油） 0.90 0.40 100倍（油） 1.25 0.17 40倍 0.65 0.48 100倍 0.90 0.26 平常萤石校正 放大 数值孔径 工作距离（mm） 4倍 0.13 17.10 10倍 0.30 16.00 20倍 0.50 2.10 40倍 0.75 0.72 40倍（油） 1.30 0.2 60倍 0.85 0.3 100倍（干） 0.90 0.30 100倍（油） 1.30 0.20 100倍（油虹膜） 0.5-1.3 0.20 平常复消色差校正 放大 数值孔径 工作距离（mm） 2倍 0.10 8.50 4倍 0.20 15.70 10倍 0.45 4.00 20倍 0.75 1.00 40倍 0.95 0.14 40X（油） 1.00 0.16 60X 0.95 0.15 60X（油） 1.40 0.21 60X
（水浸泡）1.20 0.22 100×（油） 1.40 0.13 100X（油NCG） 1.40 0.17
NCG =无盖玻片
表1
每个物镜上挂号的倍率(例如10倍,20倍或40倍等),其物镜旨在给出最好的图像(通常为160毫米或希腊的无限大符号)管长和厚度笼罩玻璃护卫标本,这是假定在校正球面像差(通常为0.17毫米),有一个恒定的值由设计者。假如物镜被设计成一滴油和标本之间,物镜上会刻上油或OEL或HI(同质浸泡)。后者指定这些在物镜上不刻的情形下,物镜上意味着要使用干燥,空气的最低部门的物镜和标本之间。物镜还经常随身携带镌刻的数值孔径(NA)值。这可能会有所低倍率物镜从0.04至1.3或1.4为高功率油浸复消色差的物镜。假如没有指定物镜进行更高的批改,通常可以假定它是一个消色差物镜。更高度纠正的物镜有铭文,如复消色差透镜或APO,FL,平凡氟等旧的物镜,往往焦距(镜头到图像的距离),上刻桶,这是一个权衡的缩小倍率。在古代显微镜,其物镜是设计为特定的光管的长度,是以包罗在枪管上的焦距和缩小倍率变得有些过剩。
表1列出了工作距离和数值孔径作为功效的倍率四种最常见的类物镜:消色差透镜,平凡消色差透镜,平凡萤石,平凡复消色差。需求注意的是干的物镜都具有用于液浸介质的数值孔径小于1.0,独一的物镜设计值,跨越此值的数值孔径。
当制作商的集婚配的物镜,例如,各类缩小倍率(单表1中列出的物镜子集)的所有消色差的物镜,被安装在物镜转换器上,他们被通常设计投影约在相反的立体在体内的图像管中。是以,转变物镜扭转物镜转换器通常只需求少少使用微调旋钮从新树立人人关注的焦点。这样的一组物镜被描述为是齐焦,一个有用的方便[fāng biàn]性和平安[píng ān]功效。相符前提的物镜集的设计也是预定心,从而使视场中的一个物镜为中心的标本时,依然为中心扭转物镜转换器带来的另外一个物镜,使用。
多年来,大多半厂家的生物运用设计的物镜都相符国际规范齐焦距离。是以,大多半的物镜有一个齐焦距离为45.0毫米,而且[ér qiě]被以为是可以交换的。一组新的设计规范跟着迁移到有限远校正的管长度,涌现在物镜与镜筒透镜的像差校正。加上需求添加更大的灵巧性,以顺应需求越来越大的工作距离与更高的数值孔径和视场巨细,物镜来自分歧[fēn qí]制作商之间的交换性消逝。这类转变表现古代尼康CFI-60光学系统,具有“无铬”的物镜,管镜头和目镜。没有一个被应用,以完成校正另外一个零丁校正的CFI-60系统中的每一个组件。管子的长度设置为无限大(平行光路)使用的管透镜,已添加至60毫米的齐焦距离。即便物镜安装螺纹尺寸已转变从20.32至25毫米的光学系统,以知足新的要求。
