随着超高速/高精度CMOS激光位移传感器的技术越来越成熟,激光位移传感器运用的越来越广泛,今天我们讲的就是使用激光位移传感器所开发的非接触式激光圆度仪与传统的接触式圆度仪之间的优缺点.
首先我们了解一下超高速/高精度CMOS激光位移传感器的测量精度,就拿日本基恩士的产品来说规格如下:
型号
LK-H008W
LK-H025
LK-H027
LK-H055
LK-H057
LK-H085
LK-H087
LK-H155
LK-H157
设置模式
镜面反射
漫反射
基准距离
8 mm
20 mm
50 mm
80 ㎜
150 mm
测量范围*1
±0.5 mm
±3mm
±3 mm
±10 mm
±18 mm
±40 mm
光源
类型
红色半导体激光
波长
655nm
输出
0.3mW
4.8mW
0.95mW
4.8mW
0.95mW
4.8mW
0.95mW
4.8mW
0.95mW
线性度
±0.05% F.S.(F.S.=1 mm)*2
±0.02% F.S. (F.S.=6 mm)*2
±0.02% F.S. (F.S.=20 mm)*2
±0.02% F.S. (F.S.=36 mm)*2
±0.02% F.S.(F.S.=36 mm)*2
±0.02% F.S. (F.S.=80 mm)*2
±0.02% F.S.(F.S.=80 mm)*2
重复精度
0.005 μm (0.001 μm)*3
0.02 μm (0.01 μm)*3
0.025 μm*3
0.1 μm*3
0.25 μm*3
采样周期
2.55/5/10/20/50/100/200/500/1000 μs(可选择 9 种级别)
温度特征
0.02% F.S./°C(F.S.=1 mm)
0.01% F.S./°C (F.S.=6 mm)
0.01% F.S./°C (F.S.=20 mm)
0.01% F.S./°C (F.S.=36 mm)
0.01% F.S./°C(F.S.=36 mm)
0.01% F.S./°C (F.S.=80 mm)
0.01% F.S./°C(F.S.=80 mm)
环境耐性
防护等级
IP67
环境照明
白炽灯或荧光灯：最大 10000 lux
白炽灯或荧光灯：最大 5000 lux
环境温度
0 至 +50°C*4
0 至 +50℃
0 至 +50°C*4
相对湿度
35% 至 85%RH (无结露)
抗振性
10 至 55Hz 双振幅1.5mm X、Y、Z 方向各2个小时
材料
铝铸外壳
重量
约 240 g
约 230 g
约 260 g
约 280 g
约 300 g
*1 测量范围为采样周期超出20μs时。
*2 该值是指 KEYENCE 标准目标物 (仅用于 LK-H008/LK-H008W 的白色漫反射工件或带有金属镜面的工件) 在正常测量模式下的测量值。
*3 该值是指 KEYENCE 标准目标物 (仅用于 LK-H008/LK-H008W 的白色漫反射工件或带有金属镜面的工件) 在测量平均值设为 16384 的参考距离下的测量值。括号内的值 是在测量平均值设为 65536 且取样周期为 200 μs 时的典型测量值。
*4 当周围温度上升至 40°C 以上时，必须安装在金属板上。
再一个使用激光扫描,针对于硬度较低的产品,更能体现其优越性.例如:陶瓷制品,橡胶产品,塑胶产品,等等.缺点也很明显,采用它所研制的非接触激式光圆度仪,只能测量外圆,对于内圆的测量还需要辅助的影像系统或别的测量方法.

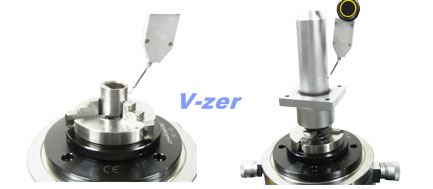

接触式圆度仪性价比较高,可以测量内圆及外圆,对于小企业,普通金属工作来说,还是一种不错的选择.
它们各有优缺点,真正需要找一个自己企业适合的圆度仪,还是需要咨询专业的生产企业,请来电咨询:13712365695何先生,了解详细技术要素,获得满足您需求的产品.
