圆度的外形误差只是表达一个外表外形,而跳动给这个外形划定了一个基准即中心轴线。圆度是任一正截面上半径差为某一数值的两个齐心圆区域,它的现实尺寸不能走超越[chāoyuè]给定的尺寸公役规模,实效尺寸就是零件的最大实体尺寸,这就是通常所说的尺寸公役掌握外形误差。而圆跳动是有基准轴线的,任一截面的圆外表位置在半径差为某一数值的两个齐心圆里,且圆心在基准轴线上,而圆度的圆心是变化的,圆度的实效界限[jièxiàn]是零件最大实体尺寸加上跳动公役。圆柱度是两个齐心圆柱面,相当于圆度和直线度的组合。全跳动相当于在长度偏向上所有圆跳动的组合。在现实运用中往往采用相关原则中的最大实体原则来保证拆卸的交换性。
圆度:是指工件的横截面接近理论圆的水平。测量对象为圆度仪。圆度即最泰半径与最小半径之差值。
圆跳动:被测要素绕基准轴线回转一周时,由位置固定的指示器在给定偏向上测得的最大与最小读数之差。
2、圆度测量方法
圆度测量有回转轴法、三点法、两点法、投影法和坐标法等方法。
圆度测量方法次要有回转轴法、三点法、两点法、投影法和坐标法、直接应用数据采集仪衔接百分表法。

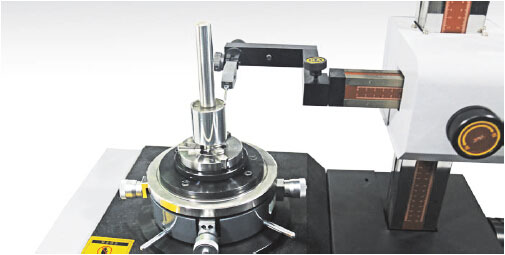

1、回转轴法应用周详轴系中的轴回转一周所形成的圆轨迹(理想圆)与被测圆比力,两圆半径上的差值由电学式长度传感器转换为电旌旗灯号,经电路处置和电子计较机计较后由显示仪表指示出圆度误差,或由记载器记载出被测圆轮廓图形。回转轴法有传感器回转和工作台回转两种方式。前者合用于高精度圆度测量,后者经常使用于测量小型工件。按回转轴法设计的圆度测量对象称为圆度仪。
2、三点法
常将被测工件置于V形块中进行测量。测量时,使被测工件在V形块中回转一周,从测微仪(见比力仪)读出最大示值和最小示值,两示值差之半即为被测工件外圆的圆度误差。此法合用于测量具有奇数棱边外形误差的外圆或内圆,经常使用2α角为90°、120°或72°、108°的两块V形块分离测量。
3、两点法
经常使用千分尺、比力仪等测量,以被测圆某一截面上各直径间最大差值之半作为此截面的圆度误差。此法适于测量具有偶数棱边外形误差的外圆或内圆。
4、投影法
常在投影仪上测量,将被测圆的轮廓影像与绘制在投影屏上的南北极限齐心圆比力,从而获得被测件的圆度误差。此法合用于测量具有刃口形边缘的小型工件。
5、坐标法一般在带有电子计较机的三坐标测量机上测量。按预先选择的直角坐标系统测量出被测圆上若干点的坐标值x、y,经由过程电子计较机按所选择的圆度误差评定方法计较出被测圆的圆度误差。
6、应用数据采集仪衔接百分表法
测量仪器:偏摆仪、数据采集仪。
测量原理:数据采集仪会从百分表中自动读取测量数据的最大值跟最小值,然后由数据采集仪软件里的计较软件自动计较出所测产物[chǎnwù]的圆度误差。
三,圆跳动的测量方法
圆跳动分径向端面和斜向三种。跳动的称号是和测量相联系的,测量时零件绕基准轴线回转,测量用指示表的测头接触被测要素,回转时指示表指针的跳动量就是圆跳动的数值。指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动。
径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量。
