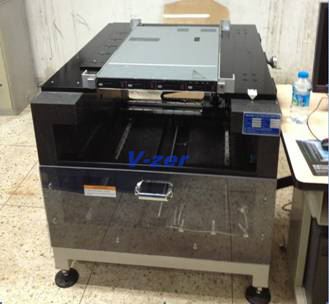

服务器的SAG&BOW自动检测仪也称 Server SAG&BOW Automatic detecting instrument.是我司针对Server 特制的一款检测仪器.
可快速测量Server的SAG或BOW的平面度,为厂家大大节省测量时间.
1.量测仪器可量测范围：1U~8U Server底部平面度. 并能输出数据.
2.量测仪器的量测方式能满足上机柜与非上机柜两种方式。 （机柜架用可拆换的四立柱形式, 以贵司提供之标准规格，设计一个机位,暂定1M间距）
3.非上机柜形式要求满足产品宽度范围：430---455mm(注：仪器之产品放置位宽度能伸缩)。
4.最大有效量测长度800mm.有效量测宽度为430---455mm.
主机外型尺寸:约 高908MM 宽 :970MM 长: 1218MM

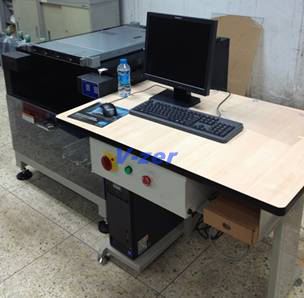

电脑桌尺寸:长:1000MM 宽 :700MM 高768MM
5.平面度量测精度： +/-0.05mm， 位置精度+/-0.1mm
6.激光头上下调动范围兼顾1U与8U的量测, 要求≧220mm（使用2根固定杆）
7.安装一个激光头，在行程范围内可依预先设置点自动取点。 （利用伺服马达控制行程，激光取点,软件计算四角四点形成虚拟平面，再计算单点与平面距离得出数据）
8.激光头测量范围: +/-10mm。激光传感器为日本进口.
9.机器前后使用亚克力板封口。
10.机器两立柱打两排孔，放置产品前可插入三根横梁，测试时再取出。
11.制作一布艺防尘罩，不使用时可以罩上防尘。
12.测试软件一套。

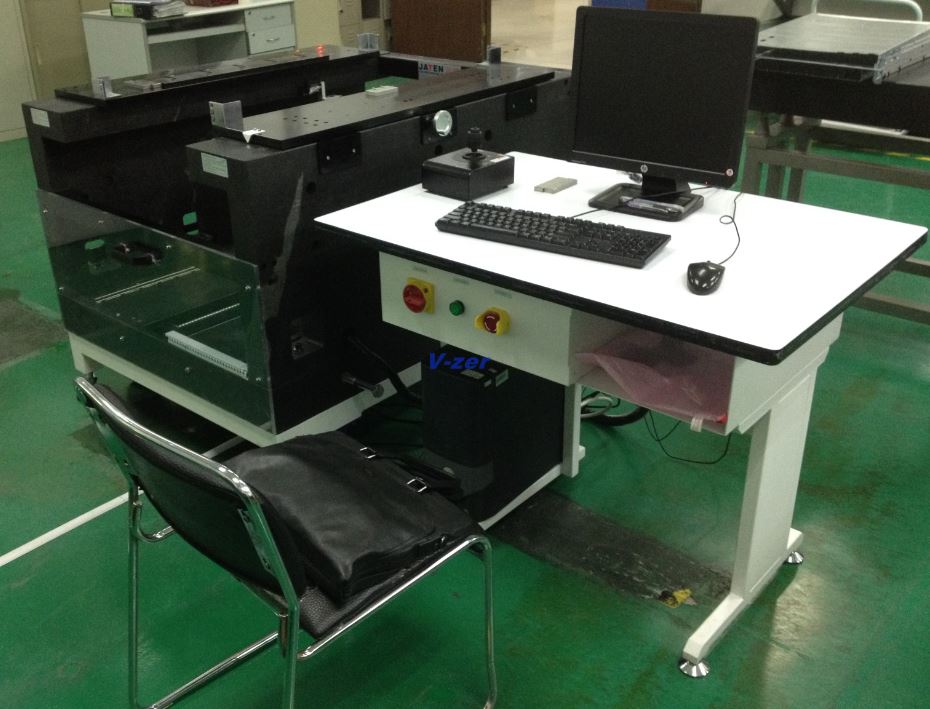

13.增加摇杆控制系统，方便操作对位。
14.马达为日本松下伺服电机。
15.X轴为直接连轴器带动
确保平面度测量数据精度在±0.05mm以内。（以我司提供的大理平板为标准。大理石平板经过计量单位计量。精度检验方法：将大理石平板放置在两立柱上，再用激光归零扫描，数据在±0.05mm以内）
软件主要功能:三点建平面,四点建平面,报告输出,公差判断,延时测量,重复测量,编程测量,自动回位,双重保护等.
