特性

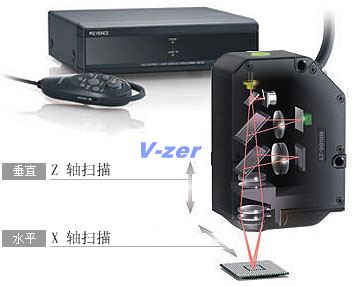

Z 轴扫描: 对音叉运用共焦原理，实现高精度测量。 X 轴扫描: 振荡模块产生巨大的扫描区域。实现更高的测量稳定性。
- 高精度表面扫描方式
- 0.3 μm 的出色分辨率
- 快速轻松的设置功能
- 适用于各种应用的多种测量模式
-

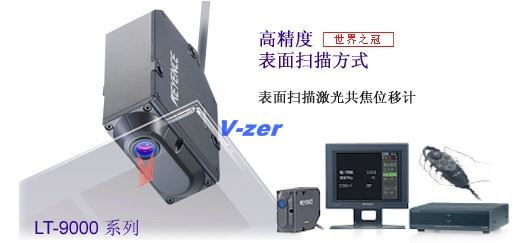

高精度表面扫描方式
高精度表面扫描方式可测量各类目标
-
-
-
-
-
-
-
-
-
小部分接收光穿过小孔。
-
所有接收光都穿过小孔。
X 轴扫描
大范围扫描功能增强了测量的稳定性和多样性
大范围扫描实现各种测量
摇动元件的横向扫描方式，追求用途和稳定性的表现。
Z 轴扫描
0.3 μm 的出色分辨率实现高精度应用
0.3 μm 的出色分辨率实现高精度应用
高精度测量方式使用共焦原理和音叉
激光束穿过依靠音叉快速上下振动的物镜聚集在目标表面。从目标表面反射的光束汇集在小孔处，随后进入感光元件。通过测量光线进入感光元件时物镜的确切位置，就可以确定目标高度。传感器精确测量目标表面的距离，不受目标材质、颜色或角度的影响。
共轴光学系统改善了测量性能
因同轴方式实现了高性能检测
长距离型
长距离型让安装更灵活
长距离型, LT-9031M
• 高达 30 mm 的长距离
• -1 至 +1 mm 的测量范围
• 7 μm 的最小光点
• 0.3 μm 的分辨率
- 距离比较
-
LT-9031M 距离几乎为 LT-9011M 的 5 倍，从而增加了安装时的灵活性。
产品应用实例
微小的物体
为自动化和传感应用提供无与伦比的性能。
引线接合检查
表面状况检查
刻印深度检查
蚀刻深度检查
刻痕深度检查
