粗糙度仪测量原理
探针在被测工件上扫描由工件表面轮廓不平而形成上下位移，使传感器中磁回路间隙改变导致电感变化，形成微弱讯号。传感器输出的微弱讯号经放大、鉴相后，经过低通滤器及根据高斯滤波器特性而设计的长波段滤波网络，输出模拟讯号分成二路，R参数；轮廓参数分别由数据采样卡内的16位A/D转换处理，形成数字信息，经PC运算处理显示。
技术特点
u业内领先的高精度采集控制系统，有效精度达0.001μm
u关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久
u国内领先的高精度采集控制系统
u模块化设计使用户维护成本降至最低
uPC配置灵活，可据根用户要求配置
u具有针对性、专业性的系统保证测量的实时性及系统的稳定性

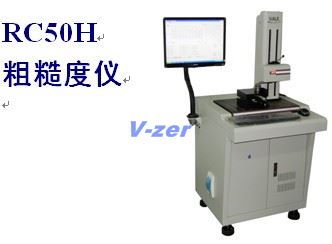

RC50H仪器概述
-
评价项目:
Ra、Rt、Rp、Rpm、Rz(jis)、RZ(DIN)、RZ（Ry（jis））、R3z、Rv、R3z、Rs、Rsm、Rc、Rsk、Rk、Rmax、Rpk、Mr1、Mr2、Rdc、R
-
仪器参数
u 最大测量长度: 25mm
u 直线度测量精度: 0.4μm
u 滤波器: 高斯(Gaussian)滤波器（ISO11562:1996），RC滤波器
u 截止波长: 0.25，0.8，2.5
u 测量重复性: 4%
u 相对示值误差: ±4%
u 测量长度: λc ╳3、4、5、6、7（1.0-17.5mm）
u 测量范围: 640μm
u 分辨率 ： 0.001μm
u 测量速度： 0.1mm/s，0.32mm/s，0.5mm/s
u 返回速度： 1mm/s（自动）
u 测量方式：传感器移动式
u 主机重量：约200Kg
u 主机尺寸：长（1800mm）х宽(800mm)х高 (1300mm)
-

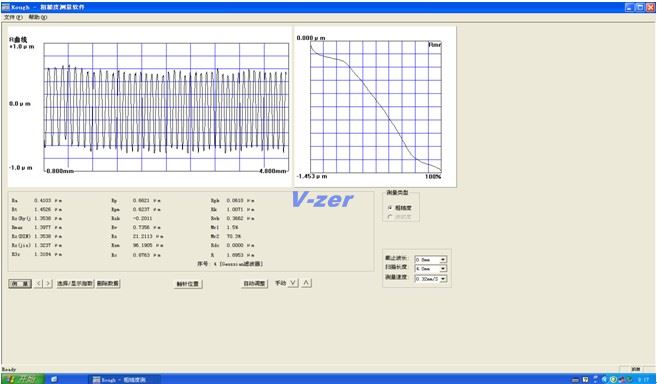

软件界面
-
