为了不断提高产品质量和生产效率，工件表面缺陷在线自动检测技术在生产过程中显得日益重要。传统的产品表面质量检测主要采用人工检测的方法。人工检测不仅工作量大，而且易受检测人员主观因素的影响，容易对产品表面缺陷造成漏检，尤其是变形较小、畸变不大的夹杂缺陷漏检，极大降低了产品的表面质量，从而不能够保证检测的效率与精度。近年来，迅速发展的以图像处理技术为基础的机器视觉技术恰恰可以解决这一问题。
针对工件表面的多种缺陷，维视图像今天为大家介绍一套基于机器视觉的对工件表面缺陷进行实时在线、无损伤的自动检测系统方案。

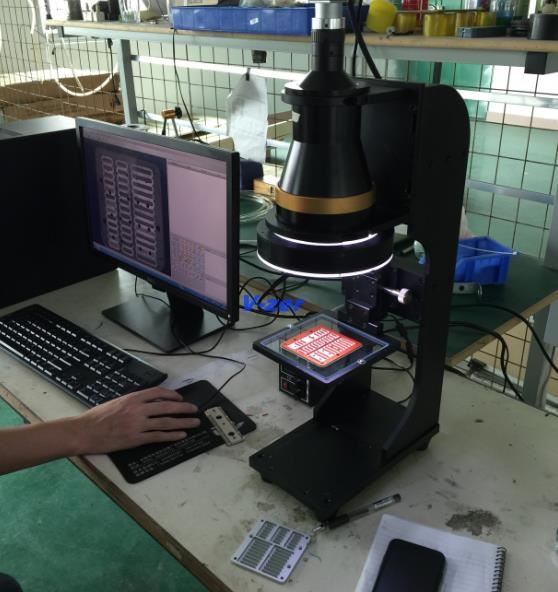

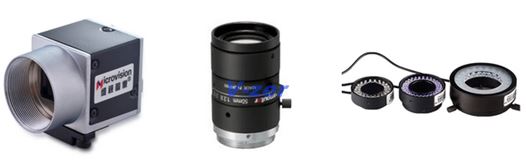

本系统是由CCD工业摄像头、高清镜头、照明系统及图像处理软件等部件组成。其工作过程是：首先将工件送到采集视场内；然后由成像系统将图像采集到计算机内部；运用图像处理软件对采集到的原始图像进行预处理以改善图像质量，从中提取感兴趣的特征量；最后运用模式识别技术对取到的特征量进行分类整理以完成系统的检测。

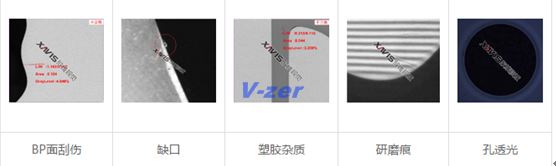

基于机器视觉技术的缺陷检测系统，由于其非接触检测测量，具有较高的准确度、较宽的光谱响应范围，可长时间稳定工作，节省大量劳动力资源，极大地提高了工作效率。此系统可对工件表面的斑点、凹坑、划痕、色差、缺损等缺陷进行检测。不仅从根本上解决人工检测效率低、精度低的问题，同时，还可以降低原材料消耗、能耗和人力成本。此系统还可以推广到其他需要表面质量检测的行业中，如印刷、包装等行业，因此具有重要的实际应用价值和现实意义。
下面分别介绍系统的各部分的组成及特点。
一、CCD工业摄像头
为保证图像效果和检测精度，此系统可选用高分辨的工业CCD摄像头，针对不同的工件尺寸和要求，CCD分辨率也可稍作调整，MV-EM系列千兆网工业相机包含常用的多种分辨率，可供系统选择。其中，MV-EM510M是高精度检测系统最为青睐的产品之一。
二、高清镜头
为配合高分辨率CCD工业摄像头，我们选用百万像素级高清镜头。当然，与500万CCD相机更为搭配的非500万像素高清镜头莫属了。
三、照明系统
工件材质一般比较多样化，如普通的无反光材质工件，我们通常可选用环形LED光源以节省成本。但是，对于金属等高反光材质的工件，我们就必须在光源的选择上下点功夫了，针对不同尺寸和外形，低角度环形光源、同轴光源和漫反射圆顶光源都可能是明智之选，这一般需要我们现场的测试来决定，而光源将对采集到的图像通常有决定性的作用。维视图像AFT系列包含环形光、条形光、背光、同轴光和漫反射光等多种LED光源，无论针对哪一类工件的检测，我们都能给出合适的照明系统。
四、图象处理软件
对于自动化的检测系统，仅仅采集出来图像是远远不够的，我们需要的是最后的检测结果，而这个工作就需要图像处理软件来完成了。SVDS智能视觉缺陷检测系统软件是维视图像公司多年缺陷检测项目成功经验的创新产品结晶，是传统机器视觉缺陷检测的更高发展。其简化了缺陷检测的复杂性，降低了操作人员要求（一键式检测），具有较高的适用性，可以适用与多种缺陷检测。
