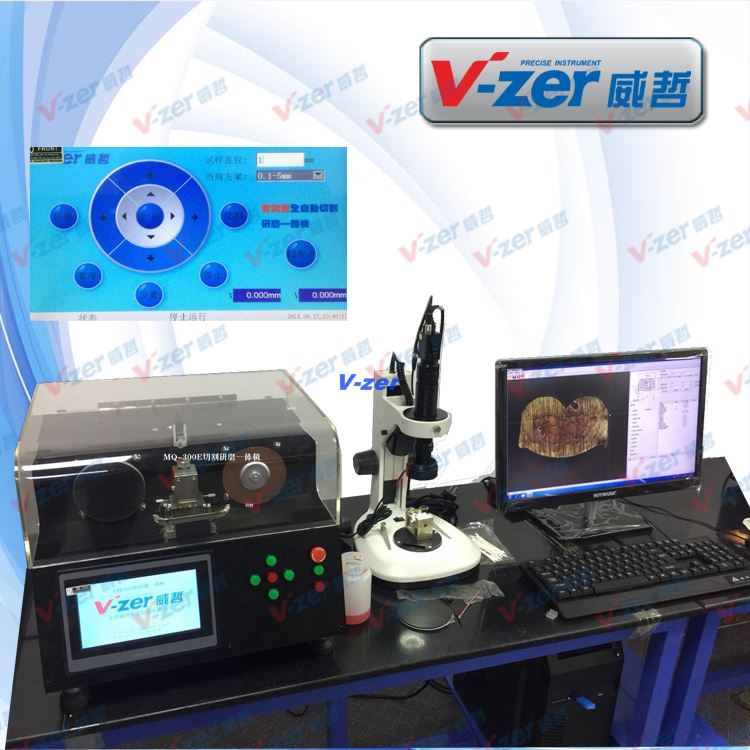

东莞威哲精密仪器有限公司推出最新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏界面，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。
特点：
1.使用双导轨，保证安装精度.
2.电机采用卧式安装，保证旋转的偏摆小。
3.激光红外线对位，保证快速对准切割位置。
4.可选移动XY工作平台带360度旋转台 ，方便端子截面取样。
5.增加排水系统，便于清洁机台 。
6. 夹具前置，便于安装及调节。
7.触发式开关，保证人员安全。
8.魔术贴砂纸，快捷更换。
9.采用300万像素千兆网工业相机，可高清动态采集图片。
10. 内置测量标准的分析软件，快捷快速导出报告。
11.使用七寸触摸系统，智能切割程序
12.多达15组程序保存
13。增加按键操作，延长触屏使用寿命。
-
主要技术指标
1、切割模块
范围: 0.01mm2 到 50.00mm2 (Ø 0.10mm - Ø 8.00mm)
转速: 2800 rpm
切割速度: 自动可调
切割轮: φ110 x 0.5 xφ20mm
2、打磨模块
速度: 1400 rpm
Z 微调范围： 0.0mm 到 20.0mm（自动可调）
魔术贴研磨砂纸：100mm 1000# 2000#（可选）
3、蚀化部分
专业端子截面清洗液
腐蚀时间: 5 到 30 sec
4、图片摄取分析部分
300万像素 GigE千兆网工业相机
高品质，低失真的卡位镜头
标准放大倍数： 约10-110x左右（选配附加镜可达20-220X）
齿间倍数： 0.7X,1x, 2x, 3x, 4x, 4.5X
标准观测范围： 0.01mm2 到 50.00mm2
超亮的白色LED 光源可调节控制
5、分析及存档部分
V3.2版测量 软件，包括压缩比等在内的增强型测量工具。
6、电源
230 VAC, 50Hz, 600 w
7、体积和重量
重量: 约30 kg
体积: 500mm (长) x 350mm (宽) x 350mm (高)
8、软件功能:
压缩比,线束数量,、压接高度、压接宽度、 截面面积,支撑高度,支撑角度,毛刺宽度,毛刺高度 等
-
设备标准配置
-
自动切割研磨机 1台
-
300万千兆网工业相机 1套 （或按客户要求选装）
-
百万像素等级0.7X -4.5X可变倍工业镜头 1套
-
LED双光源可调支架 1套
-
LED可调表面光 1套
-
端子专用夹具 1个
-
110*0.5mm超薄进口切割片 5 张
-
1000# / 2000# 魔术贴研磨砂纸 30张
-
250ml端面腐蚀专用清洗液 1瓶
-
无尘棉签 5包
-
端子截面分析专用测量软件 1套
-
高精度光学玻璃校正块 1片
-
切割片更换扳手 2把
-
不锈钢废料收集盘 1个
-
除尘小毛刷 1把
-
软件说明书 1本
-
端子行业标准 （电子版） 若干
三、售后服务及承诺
-
设备进厂验收要求
1.1对设备进行外观目视检查，核对实物和装箱单是否一致。
1.2对设备进行通电检查,以验证功能是否正常。
1.3安装调试，进行功能测试，整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析，并生成测试报告，且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。
2 质量保证
2.1 提供设备一年免费保修期(包括零、配件的产品质量问题)。
2.2 如产品出现质量问题，在48小时之内到用户方维修。
2.3 设备进厂后15个工作日内，供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训，确保买方的人员能熟练使用和应用该设备。
2.4买方在设备使用过程中遇到技术问题或疑难问题时，供货方能及时予以指导，并提供不定期的技术培训。
2.5 保修期后，提供该设备的终身维修服务。
