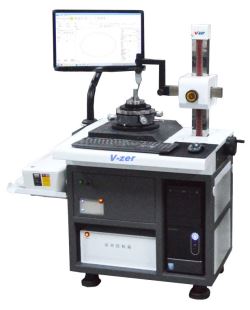

实惠型RA16V型圆度仪
产品型号：RA16V
RA16V型实惠型圆度仪采用高刚性精密气浮轴承为测量基准，精度高，寿命长；电气控制系统采用模块化、高精度数据采集处理系统，精度高，故障率低，且维护简易。
查看大图- 产品介绍
- 相关产品
技术特点
◆ 高精度小台式圆度仪，一体式设计，节省空间
◆ 采用气浮主轴，精度保持更持久，稳定性好。
◆ 软件自主研发，模块化设计使用户维护成本降至最低
◆ PC配置灵活，可根据用户要求配置
◆ 软件辅助调心调平，提高效率，节省时间
◆标准报表设有各种评定方式，测试报告栏中参数可根据需要进行添加和删除
◆ 测量结果可选择ISO统计报表或ISO标准报表。
◆ 可选配换向器模块
◆软件支持中文、英文，且支持XP、win7、win8系统。
测量能力
评价项目: 圆度、同轴度、同心度、平面度、径向跳动
分析能力:
频谱分析、缺口/毛刺自动剔除、波形分析
圆度评定方式（4种）: 最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,15-500upr,2-15upr
滤波形式: 高斯（ISO标准）
技术规格
项目
参数
旋转工作台
工作台轴承类型
气浮轴承
工作台回转精度
(0.05+6H/10000)μm
工作台回转速度
6rpm
调整台直径
150mm
工作台台面承重
15kg
回转直径
320mm
工作台最大测量直径
200mm
工作台最小测量内径
可选配1mm测针
立柱（Z轴）
Z轴立柱行程
220mm
Z轴最大检测深度
100mm(最小内径：30mm)
水平臂（X轴）
X轴水平移动
100mm
X轴突出量
25mm
检测器
检测器采集器件
圆光栅
检测器圆周采样点数
4096点
检测器传感器类型
电感传感器
检测器传感器量程
±300μm
检测器传感器分辨率
0.01μm
选配件
测针
测力：70-100mN Φ2*20
测针规格：RENISHAW 红宝石，Φ2*10
测针方向：双方向
测针角度调整：±45°
计算机系统
标配PC机系统
输出
HP彩喷
三维调整台
调心：±3mm 调平：±2°
精密卡盘
3号卡盘
校正标准件
缺口标准件
仪器配置主机部分：
基础工作台 1套
立柱 1套
横向 1套
三维调整台 1套
电感箱 1套
运控控制箱 1套
过滤器 1套
油水分离器 1件
工具箱 1套
配件部分：
传感器 1个
测针 1支
卡盘 1个
定标块 1个
计算机硬件：
电脑 1套
打印机 1台
运动控制卡 1张
A/D卡 1张
软件部分： 测量软件 1份
运控控制驱动备份 1份
A/D卡驱动备份 1份
软件说明书 1份
使用环境
振源：无大振源
电源：AC 220V±10% 50Hz 单独地线
温度：现场温度：12℃—26℃ 理想温度20±2℃
相对湿度：＜85%
气源：空压机气源压力：0.5-0.8Mpa
空压机气源流量：≧0.2m³/min
仪器入口空气压力露点≤10℃
油雾浓度≤0.5mg/m³、固态物≤3um
固态颗粒含量：≤5mg/m³
