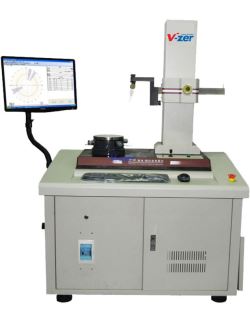

经济型RA160 V圆度仪
产品型号：RA160 V

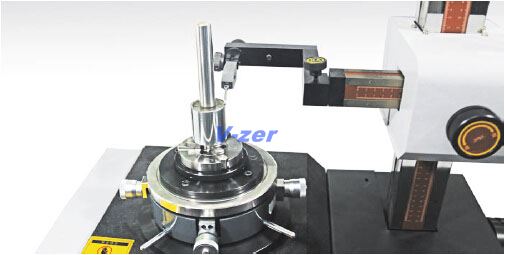

RA－V系列圆度仪采用极坐标测量法，工件旋转式，以精密轴系为圆回转测量基准，圆周方向采用精密开式圆光珊计数，半径方向采用电感传感器计量径向变化量。经采集、控制系统转化由PC机进行运动控制、数据采集、数据分析，以图形、表格方式显示测量结果。
测量范围
承载：15kg最大测量直径：280mm最大检测深度：100mm
查看大图- 产品介绍
- 相关产品
产品配置表
V-ZER圆度仪系列 型号：RA160V 旋转工作台 工作台旋转精度 (0.05+6H/10000)μm 工作台旋转速度 6rpm 工作台有效直径 180mm 最大工件直径（回转直径） 460mm 工作台最大测量直径 280mm 工作台台面最大承重 15Kg 垂直轴(Z轴) Z轴垂直移动 320mm Z轴最大检测高度
（离旋转工作台）
320mm Z轴最大检测深度 100mm Z轴立柱标尺 无 水平臂(X轴) 水平臂水平移动 165mm 水平臂突出量 25mm 水平臂测头水平移动方式 手动 水平臂接触方式 手动 测针测头 测头测量范围 ±300μm 测头测力 70-100mN 测头标准测针 红宝石，Φ2mm 测头测量方向 双方向 测头测针角度调整 ±45° 圆周采样 采集器件 圆光栅 圆周采样点数 8192点 数据分析项 分析功能 圆度、同轴度、同心度、平面度、径向单跳动、 轴向单跳动、平行度、垂直度、壁厚差 圆度评估的参考圆 LSC，MZC，MIC，MCC 测量波段 15upr,50upr,150upr,500upr,15-150upr, 15-500upr,50-500upr 缺口测量 有 选配件 电脑系统 标配PC机系统 打印输出 标配A4幅打印机 三维调整台 标配 高精密卡盘 标配 专用校正标准件 标配 专用标准玻璃半球 标配无，可选配 产品特点
★ 业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收。
★ 软件自主研发，模块化设计使用户维护成本降至最低。
★ 针对电机行业，开发了电机转子测量模块。
★ PC配置灵活，可据根用户要求配置
★ 高精度圆度测量仪，一体式设计，节省空间，更美观。
★ 气浮运动轴系。
★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。
★ 对使用环境无特殊要求，可在车间环境下使用。
★ 强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整。
。
产品简介
RA系列圆度仪采用极坐标测量法，工件旋转式，以精密轴系为圆回转测量基准，圆周方向采用精密开式圆光珊计数，半径方向采用电感传感器计量径向变化量。经采集、控制系统转化由PC机进行运动控制、数据采集、数据分析，以图形、表格方式显示测量结果。
测量项目
可测量圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差
应用行业
广泛应用机械行业、汽配行业、轴承行业、电机行业、大专院校及计量所等
