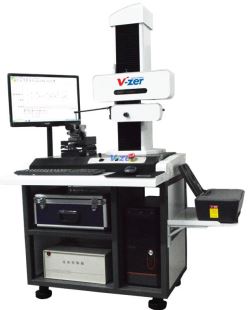

SP2300 轮廓仪
产品型号:SP2300 轮廓仪
基本参数
X向量程:120mm
X轴分辨率:0.2μm
X轴指示精度:±(3.5+2L/100)μm
Z向量程:60mm
Z轴分辨率:0.2μm
Z指示精度:±(3+|4H|/40)μm
- 产品介绍
- 相关产品
产品配置表
轮廓仪系列 型号:SP2300 X1轴 X1轴测量范围 120mm X1轴分辨率 0.2μm X1轴检测方法 莫尔光栅 X1轴驱动速度 0.1 0.2,0.5,1mm/s 自定义 X1轴测量方向 向后 X1轴直线度 3μm/100mm X1轴指示精度 ±(3.5+2L/100)μm Z1轴 Z1轴测量范围 60mm Z1轴分辨率 0.2μm Z1轴检测方法 光栅传感器 Z1轴指示精度 ±(3+|4H|/40)μm Z1轴测针上/下运动 弧形运动 Z1轴测针方向 向下 Z1轴测针抬起 自动 Z1轴测针接触 自接触 Z1轴测针针尖 25μm硬质合金针尖 Z立柱 行程 320mm 方式 电动 夹具 综合平台 Y向调整、转角调整 平口钳 4寸正弦 基础工作平台 材质 天然大理石 尺寸 680*500*105 自重 ≧84kg 仪器抗振架子 材质 镀锌板 尺寸 800*700*680 自重 ≧40kg 测臂 长度 200mm 直径 8mm 测针 类型 单切面 长度 32mm 直径 4mm *粗糙度 可选装粗糙度测量模块 *CNC功能 可选装XY工作平台、X加长平台、转角平台、自动调整平
产品特点
★ 中台式轮廓测量仪,精度高、量程大,软件可非比例放大。
★ Z1轴采用高精度数字式线性传感器,测量范围大、精度高、稳定。
★ 采用高速并行数据采集单元,硬件触发、硬件高速采样,无延时。足够密集的数据源及稳定的数据源
★ 为后期的数据处理、计算提供最有力的保障。
★ 大量程设计,杠杆比仅为1:2.2,最大限度保持了传感器的原有精度。
★ Z轴传感器整体结构无任何弹性元件,从而保证无论测针处于均任何位置测力是衡定的。
★ 软件自主研发,标注、操作方式与CAD一致,软件功能强大,有自动抬起、自动回退及捕捉功能。
★ 对测针进行补偿。
★ 拟合数据自动保存,便于多次标注
★ 出厂经激光干涉仪校正。
应用行业
机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业,适用于科研院所、大专院校、计量机构和企业计量室、车间
产品简介
轮廓仪测量原理为直角坐标测量法,即通过X轴、Z轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
测量项目
各种类型工件表面的线要素、点要素,点与点的距离、线与线的距离,各要素的位置度包括:距离、平行度、垂直度、角度、槽深、槽宽、半径,可进行直线度分析,凸度分析、轮廓度分析。
应用行业
机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业,适用于科研院所、大专院校、计量机构和企业计量室、车间
