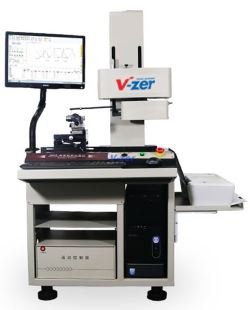

SP1201 轮廓仪(经济型)
产品型号：SP1201 轮廓仪(经济型)
基本参数
X向量程：100mm
X轴分辨率：0.5μm
X轴指示精度：±（4+2L/100)μm
Z向量程：20mm
Z轴分辨率：0.4μm
Z指示精度：±（3.5+|4H|/12)μm
查看大图- 产品介绍
- 相关产品
产品配置表
轮廓仪系列 型号：SP1201 X1轴 X1轴测量范围 100mm X1轴分辨率 0.5μm X1轴检测方法 X莫尔光栅 X1轴驱动速度 0.1 0.2,0.5,1mm/s X1轴测量方向 向后 X1轴直线度 2.5μm/50mm X1轴指示精度 ±（4+2L/100)μm Z1轴 Z1轴测量范围 20mm Z1轴分辨率 0.4μm Z1轴检测方法 光栅传感器 Z1轴指示精度 ±（3.5+|4H|/20)μm Z1轴测针上/下运动 弧形运动 Z1轴测针方向 向下 Z1轴测针抬起 自动 Z1轴测针接触 自接触 Z1轴测针针尖 25μm硬质合金针尖 Ｚ立柱 行程 280mm 方式 电动 夹具 综合平台 Ｙ向调整、转角调整 平口钳 ４寸正弦 基础工作平台 材质 天然大理石 尺寸 680*450*105 自重 ≧72kg 仪器抗振架子 材质 镀锌板 尺寸 670*436*570 自重 ≧49kg 测臂 长度 200mm 直径 8mm 测针 类型 单切面 长度 32mm 直径 4mm *粗糙度 可选装粗糙度测量模块
产品特点
★ 高精度小台式轮廓测量仪。
★ Z1轴采用高精度数字式线性传感器，测量范围大、精度高、稳定。
★ 采用高速并行数据采集单元，硬件触发、硬件高速采样，无延时。足够密集的数据源及稳定的数据源
为后期的数据处理、计算提供最有力的保障。
★ 大量程设计，杠杆比仅为1：2.2，最大限度保持了传感器的原有精度。
★ Z轴传感器整体结构无任何弹性元件，从而保证无论测针处于均任何位置测力是衡定的。
★ 软件自主研发，标注、操作方式与CAD一致，软件功能强大，有自动抬起、自动回退及捕捉功能。
★ 对测针进行补偿。
★ 拟合数据自动保存，便于多次标注
应用行业
机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间
产品简介
轮廓仪测量原理为直角坐标测量法，即通过X轴、Z轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
测量项目
各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析、轮廓度分析。
应用行业
机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间
