产品配置表

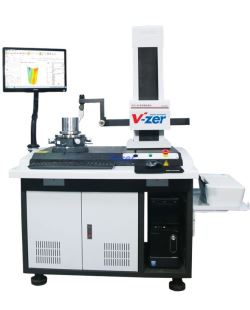

圆柱度仪系列		型号：RS3600H8
旋转工作台	工作台旋转精度	(0.04+6H/10000)μm
	工作台旋转速度	4,6,8rpm
	工作台有效直径	240mm
	最大工件直径（回转直径）	640mm
	工作台最大测量直径	300mm
	工作台台面最大承重	40Kg
垂直轴(Z轴)	Z轴垂直移动	620mm
	Z轴最大检测高度（离旋转工作台）	580mm
	Z轴最大检测深度	100mm(最小内径：30mm)
	Z轴直线度（窄范围）	0.2μm/100mm
	Z轴直线度（全范围）	0.5μm/480mm
	Z轴与主轴的平行度	2.5μm/480mm
	Z轴立柱标尺	光栅尺（分辨率：0.0005mm）
水平臂(X轴)	X轴水平移动	180mm
	X轴突出量	25mm
	X轴水平移动方式	电动
	X轴接触方式	自接触
测针测头	测头测量范围	±300μm
	测头测力	70-100mN
	测头标准测针	红宝石，Φ2mm
	测头测量方向	双方向
	测头测针角度调整	±45°
圆周采样	采集器件	圆光栅
圆周采样	圆周采样点数	16384点
数据分析项	圆柱度功能	2~15个截面，3种评价方式
	圆柱度评估的参考基准	LSCY，MZCY，MICY，MCCY，OSCY
	圆度评估的参考圆	LSC，MZC，MIC，MCC
	直线度	垂直方向
	跳动	径向单跳动，径向全跳动，轴向单跳动
	同轴度	轴元素
	锥度	直径变化在传感器量程范围内
	其它功能	同心度、壁厚差、单截面平面度、平行度
	测量波段	1－15upr,1－50upr,1－150upr,1－500upr, 15-150upr, 15-500upr,50-500upr
	缺口测量	有
纠修功能	立柱修正	有
	立柱倾角修正	有
	工件倾斜修正	有
选配件	计算机系统	标配PC机系统
	输出	标配A4幅打印机
	三维调整台	标配
	精密卡盘	标配
	校正标准件	标配
	标准玻璃半球	标配无，可选配
