>>>产品规格

>>>产品用途及特点

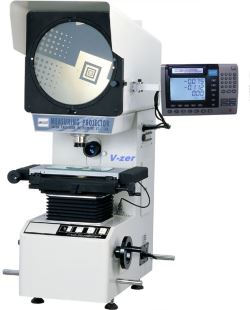

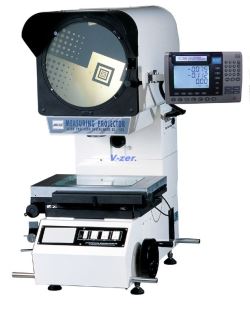

12B系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

     本产品光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）µM；配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可以为倒像。此投影仪Z轴升降采用导轨的传送方法，提高了机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。

>>>仪器可测量的部分工件

>>>仪器优点

  本公司所生产之测量投影仪与同类产品相比，具有以下之特点：

1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

2、 使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。

3、 仪器测量精度：（3+L/200）μm

4、 X，Y坐标数显分辨率：0.0005mm

5、 数据处理系统：DP100 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可显示出测量图形。

采用的是45°角的涡轮、涡杆升降。

>>>操作步骤

>>>仪器配件

A、投影屏

1、投影屏尺寸(MM)Φ312，使用范围大于Φ300，采用日本光刻技术，刻有米字线。

2、投影屏旋转范围：0-360º

3、旋转角度数显分辨率：1′或0.01º，采用日本旋转编码器。

B、物镜

C、数距处理系统

DP-100多功能数显表，采用日本材料，全中文显示，可做多点采样、坐标旋转、点、线、圆、距离、角度测量。

D、仪器照明:

透射与反射照明采用德国欧司朗进口光源24V，150W卤素灯。

E、冷却方式:

强制风冷（3轴流风扇）

F、仪器电源：

110V/220V（AC）50/60HZ，总功率400W

G、仪器尺寸：

长*宽*高（MM）：788*524*1152

H、X,Y工作台：

采用球墨铸铁铸造、精密加工而成，采用特殊定型稳定化处理，大大提高测量精度与稳

定性。

I、传动方式：

采用日本无牙光杆传动。
