>>>产品用途及特点

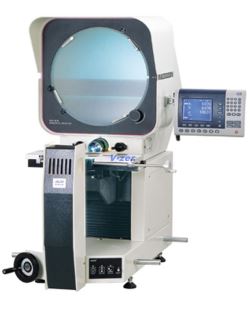

HB系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

    本产品光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）µM；配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可以为倒像。此投影仪Z轴升降采用导轨的传送方法，提高了机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。

>>>仪器可测量的部分工件

>>>关键技术

测量投影仪是将被测工件置于工作台上，在透射或反射照明下，在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。它由物镜成放大实像 (反像),并经光镜反射于投影屏的磨沙面上，成像出一个与工件完全一样的影像。

>>>仪器优点

本公司所生产之测量投影仪与同类产品相比，具有以下之特点：

1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

2、 使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。

3、 仪器测量精度：（3+L/200）μm

4、 X，Y坐标数显分辨率：0.0005mm

5、 数据处理系统：DP300 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可显示出测量图形。

>>>操作步骤

>>>仪器配件

A、投影屏

1、投影屏尺寸(mm)Φ330，使用範圍大於Φ300，採用日本光刻技術，刻有米字線。

2、投影屏旋轉範圍：0-360º

3、旋轉角度數顯解析度：1′或0.01º，採用日本旋轉編碼器。

B、物鏡

C、數距處理系統

DP-100多功能數顯表，採用日本材料，全中文顯示，可做多點採樣、座標旋轉、點、線、圓、距離、角度測量。

D、儀器照明:

透射與反射照明採用德國歐司朗進口光源24V，150W鹵素燈。

E、冷卻方式:

強制風冷（3軸流風扇）

F、儀器電源：

110V/220V（AC）50/60HZ，總功率400W

G、儀器尺寸：

長*寬*高（mm）：1147*556*964

H、X,Y工作臺：

採用球墨鑄鐵鑄造、精密加工而成，採用特殊定型穩定化處理，大大提高測量精度與穩定性。

I、傳動方式：

採用日本無牙光杆傳動。
