1、仪器主要功能

可测各种规则、不规则的环形工件的圆度、偏心、及跳动量等。

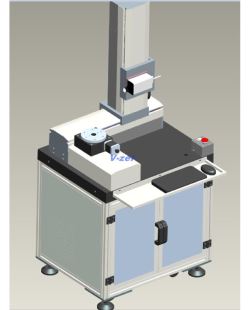

本仪器使用非接触式激光，对精密旋转平台上的产品进行快速有效的扫描。精密旋转平台带动产品做360度旋转运动，编码器获取旋转角度坐标，与激光的扫描数据综合运算，获得所需工件表面数据，将工件表面的特征获取出来，可得到所要的测量数据及图表。

2、设备的主要技术参数

a)        分辨率(μm)：0.01μm  / 0.01°

b)        精度(μm)：±0.001mm(产品测量)    ±（3+L/200）μm （定位精度）

c)        垂直导轨移动的直线性：0.35μm/100mm

d)        回转轴线与Z轴导轨平行度：1.5μm/300mm（母线基准）

e)        数据采集：编码器/光栅/激光头

f)         量程范围：600μm (半径差)

g)        扫描采样速度：3000点/秒（pps）

h)        测量范围：有效直径：ф50-ф250mm

i)          测量高度：300mm

j)          转    速：MAX:  3 r/min

k)        电    源：AC 220V±10%  50Hz

l)          环境要求：温度：20±2℃；相对湿度：35%~65%

3、仪器测量原理

采用半径测量法，工件旋转式。旋转轴系采用高精度日本MISUMI旋转平台，电器部分由品牌计算机及英国Renishaw公司生产的精密开放式光栅组成. 本机通过非接触式激光头上下移动，移到产品所需测量的上，中、下位置，精密旋转平台带动产品做回转运动，编码器触发激光头进行快速有效的扫描，将工件表面的特征抓取出来，获得所需工件表面数据，软件再进行后处理，得到所要的测量数据和图形报告。使用以色列OPTIMET高精度激光头，可不受环境光和产品材质（软体）、着色及表面质量影响，细小的激光束可以准确全面的采集工件的表面轮廓。测量软件采用基于中文版Windows XP操作系统平台的圆度测量软件，完成数据采集、数据处理及打印输出等工作。

4、仪器主要配置

a)  主机仪器架:Vzer

b)  大理石工作台面:Vzer   00级

c)  高精度旋转平台: 日本MISUMI

d)  激光系统:以色列OPTIMET高精度激光头（含16MM，25MM两组透镜组。

e)  进口开放式光栅: 英国Renishaw

f)   导轨/丝杆： 日本 THK

g)  电感传感器: 英国Renishaw

h)  传感器移动装置: 英国Renishaw

i)  伺服电机：日本Panasonic

j)  采集卡:DMC1000 三轴运动控制卡

k)  测量软件及加密锁：Vzer

l)  计算机 （DELL或HP品牌，四核，4G，500G等）

        5、仪器测量优势

        非接触激光式圆度仪,采用高精度同轴激光,高精密旋转工作台,测量精度高,对于易变形产品,易损伤产品的测量相当具有优势.例如陶瓷制品,硬度较低的圆柱,圆形制品等 .在不损伤破坏产品的前提下,可完美测量出产品圆度,圆跳动等 .适合大小工作测量.可根据客户需要圆度测量的产品定制化.
