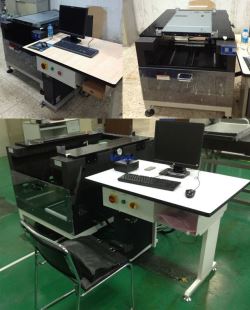

  • Server 服务器SAG检测仪 产品型号:VZER-PMD-J1
    Server SAG Automatic detecting instrument也叫服务器的SAG自动检测仪,我司也可以订制SAG+BOW自动量測機台,可订制在线SAG自动检测仪.适应1U~8U Server的检测.

产品介绍
相关产品

服务器的SAG自动检测仪也称 Server SAG Automatic detecting instrument.是我司针对Server 特制的一款检测仪器.

可快速测量Server的SAG或BOW的平面度,为厂家大大节省测量时间.

1.量测仪器可量测范围:1U~8U Server底部平面度. 并能输出数据.

2.量测仪器的量测方式能满足上机柜与非上机柜两种方式。 (机柜架用可拆换的四立柱形式, 以贵司提供之标准规格,设计一个机位,暂定1M间距)

3.非上机柜形式要求满足产品宽度范围:430---455mm(注:仪器之产品放置位宽度能伸缩)

4.最大有效量测长度800mm.有效量测宽度为430---455mm.

主机外型尺寸:约 高908MM  宽 :970MM  长: 1218MM

电脑桌尺寸:长:1000MM  宽 :700MM 高768MM

5.平面度量测精度: +/-0.05mm, 位置精度+/-0.1mm

6.激光头上下调动范围兼顾1U8U的量测, 要求≧220mm(使用2根固定杆)

7.安装一个激光头,在行程范围内可依预先设置点自动取点。 (利用伺服马达控制行程,激光取点,软件计算四角四点形成虚拟平面,再计算单点与平面距离得出数据)

8.激光头测量范围: +/-10mm。激光传感器为日本进口.

9.机器前后使用亚克力板封口。

10.机器两立柱打两排孔,放置产品前可插入三根横梁,测试时再取出。

11.制作一布艺防尘罩,不使用时可以罩上防尘。

12.测试软件一套。

13.增加摇杆控制系统,方便操作对位。

14.马达为日本松下伺服电机。

15.X轴为直接连轴器带动

 确保平面度测量数据精度在±0.05mm以内。(以我司提供的大理平板为标准。大理石平板经过计量单位计量。精度检验方法:将大理石平板放置在两立柱上,再用激光归零扫描,数据在±0.05mm以内)

软件主要功能:三点建平面,四点建平面,报告输出,公差判断,延时测量,重复测量,编程测量,自动回位,双重保护等.


欢迎客户来电咨询:13712365695何先生.

东莞威哲精密仪器有限公司是一家从事超高精密测量仪器的设计、生产、及售后服务一体的高新科技生产型企业。自主开发及生产的产品有圆度仪圆柱度仪轮廓度仪粗糙度仪一键测量仪光学测量方案测量自动化系统测量投影仪全自动影像测量仪二次元三次元测量仪恒温恒湿箱冷热冲击试验箱烤箱、服务器SAG平面度测量仪、丝锥尺寸自动测量仪等.专注于机器视觉系统和工业自动化设备,提供工业数字成像系统核心技术的应用方案,研发生产图像采集卡、工业相机、工业智能相机、嵌入式图像开发平台,机器视觉图像处理软件,根据客户特殊要求专门开发的机器视觉产品和设备,制造出性价比优良的产品,我们为用户提供了完善、强大的二次开发和处理能力,并协助为用户提供最佳解决方案。产品范围涉及包装印刷、电子、纺织、汽车制造、烟草、半导体、医疗制药、现代物流、交通安防等多个领域。
